星三角起動主要用于大功率設備中，以防止電動機起動電流過大。由于電動機直接起動的起動電流達到額定電流的5-7倍，電網會(huì )引起其他設備故障甚至停機，因此大功率電動機必須采用星三角起動法來減小電動機的起動電流。當然，降壓?jiǎn)?dòng)和電動機轉矩也將減小。

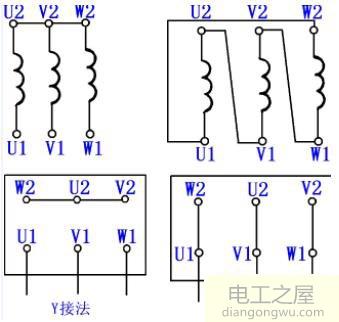

下圖顯示了電機星形-三角形接線方法。

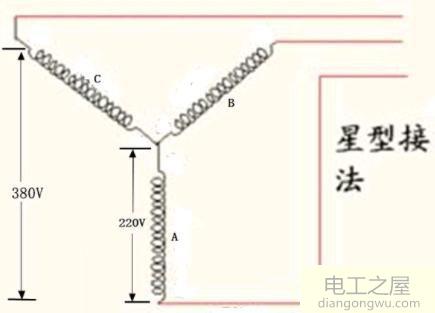

線電流=電動機星形連接運行時的相電流，加到電動機各相繞組上的相電壓=線電壓/√3=380V /√3=220V，因此當星形連接時220V電壓將起作用啟動電動機。如下所示：

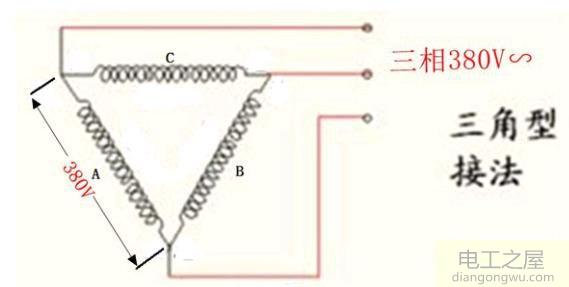

當電動機以三角形連接運行時，線路電壓=相電壓=380V，因此當電動機切換為三角形連接時，它將以380V運行。如下所示：

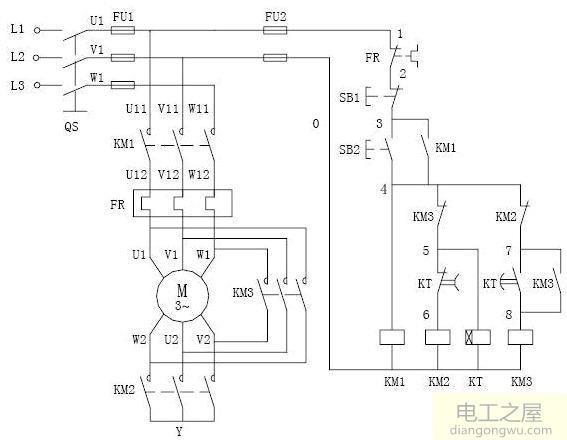

以下共享星三角啟動電路的示意圖。

其中，KM1和KM2構成電動機星形連接。當按下啟動按鈕SB2時，將為KM1供電并設置自鎖。 KT時間繼電器開始計時，當計時結束時，KM2控制回路斷開。KM3控制電路打開，這時KM1和KM3形成電動機的三角形連接，并且電動機以大電壓運行。
