YGP系列變頻輥道電機
一、概述
隨著電子技術的發展，由變頻器和交流頻器組成的交流調速系統得到了極大的推廣和應用。
治金管理行業的技術更新和設備改造也大量采用變頻調速裝置，以滿足黃金管理行業的要求，尤其是黃金管理行業的黃金管理行業。
本公司專門研制和開發了YGP系列輥道，采用變頻調速三相異步電動機械。
電機不僅具有輥道三相異步電機過載能力高的特點，而且具有變頻電機調速范圍寬的穩定性能，可在變頻控制中控制。

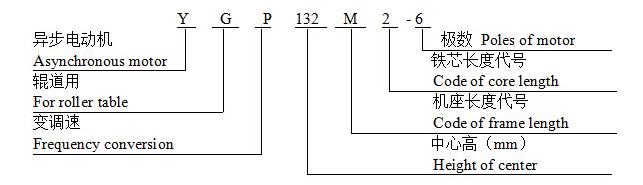

二、型號說明
三、電動機的基本技術參數
1.基準電壓380V基準頻率50赫茲?；鶞庶c(diǎn)的電壓和頻率也可以根據用戶的要求來確定。
2.電機的基準工作系統也可以適應S2到S9的其他工作系統。
3.電機的絕緣水平為H級。
4.電機外殼保護水平為IP54，或IP55IP56冷卻模式為I10(完全封閉表面冷卻)。
5.電機調速范圍廣，V/F控制變頻范圍為1≤100Hz，其中1≤50Hz為恒定轉矩調速50~100Hz為恒定功率調速(即輸出功率不變)。當使用矢量控制時，改變范圍更寬，頻率更低。
6.電機過載能力可達到額定轉矩的3.0倍(普通電機是2.0倍)。
7.低頻啟動扭矩頻率為1Hz時，啟動扭矩可達額定轉矩的1.3倍。
8.低速性能良好.在低速時，扭矩是光滑的，沒有爬行現象。
9.接線盒終端盒的標準位置：H100~225底座的終端由傳動終端視而定。底座左側的H250~355底座接線箱位于非傳動終端的頂部。
四、電動機的結構及安裝型式
1.YGP系列電機有三種結構和安裝類型。
B3：座椅底座蓋上沒有凸緣(H100≤400)。
B5：底座上有凸緣(H100≤225)。
B35：底座蓋上有凸緣(H100≤355)。
2.根據用戶的要求，您可以使用齒輪減速器和其他附件。
五、電動機規格表
|
機座號 |
同步轉速 |
|
|
||||
|
1500（r/min） |
1000 (r/min) |
750 (r/min) |
600 (r/min) |
500 (r/min) |
375 (r/min) |
||
|
112 |
L1 |
1.1 |
0.75 |
0.55 |
|
|
|
|
L2 |
1.5 |
1.1 |
0.75 |
|
|
|
|
|
132 |
M1 |
2.2 |
1.5 |
1.1 |
0.75 |
0.55 |
|
|
M2 |
3.0 |
2.2 |
1.5 |
1.1 |
0.75 |
|
|
|
160 |
S1 |
4.0 |
3.0 |
2.2 |
1.5 |
1.1 |
0.75 |
|
S2 |
5.5 |
4.0 |
3.0 |
2.2 |
1.5 |
1.1 |
|
|
L1 |
7.5 |
5.5 |
4.0 |
3.0 |
2.2 |
1.5 |
|
|
L2 |
9.0 |
7.5 |
5.5 |
4.0 |
3.0 |
2.2 |
|
|
180 |
L1 |
11 |
9.0 |
7.5 |
5.5 |
4.0 |
3.0 |
|
L2 |
15 |
11 |
9.0 |
7.5 |
5.5 |
4.0 |
|
|
200 |
L1 |
18.5 |
15 |
11 |
9.0 |
7.5 |
5.5 |
|
L2 |
22 |
18.5 |
15 |
11 |
9.0 |
7.5 |
|
|
225 |
M1 |
25 |
22 |
18.5 |
15 |
11 |
9.0 |
|
|
M2 |
30 |
25 |
22 |
18.5 |
15 |
11 |
|
250 |
M |
37 |
30 |
25 |
22 |
18.5 |
15 |
|
280 |
S |
45 |
37 |
30 |
25 |
22 |
18.5 |
|
M |
55 |
45 |
37 |
30 |
25 |
22 |
|
|
L |
75 |
55 |
45 |
37 |
30 |
25 |
|
|
315 |
S |
90 |
75 |
55 |
75 |
37 |
30 |
|
M |
110 |
90 |
75 |
55 |
45 |
37 |
|
|
L |
|
|
|
75 |
55 |
45 |
|
|
355 |
M |
132 |
110 |
90 |
75 |
55 |
45 |
|
L |
160 |
132 |
110 |
90 |
75 |
55 |
|
|
400 |
L1 |
200 |
160 |
132 |
110 |
90 |
75 |
|
L2 |
250 |
200 |
160 |
132 |
110 |
90 |
|
