（1）主電路原理圖

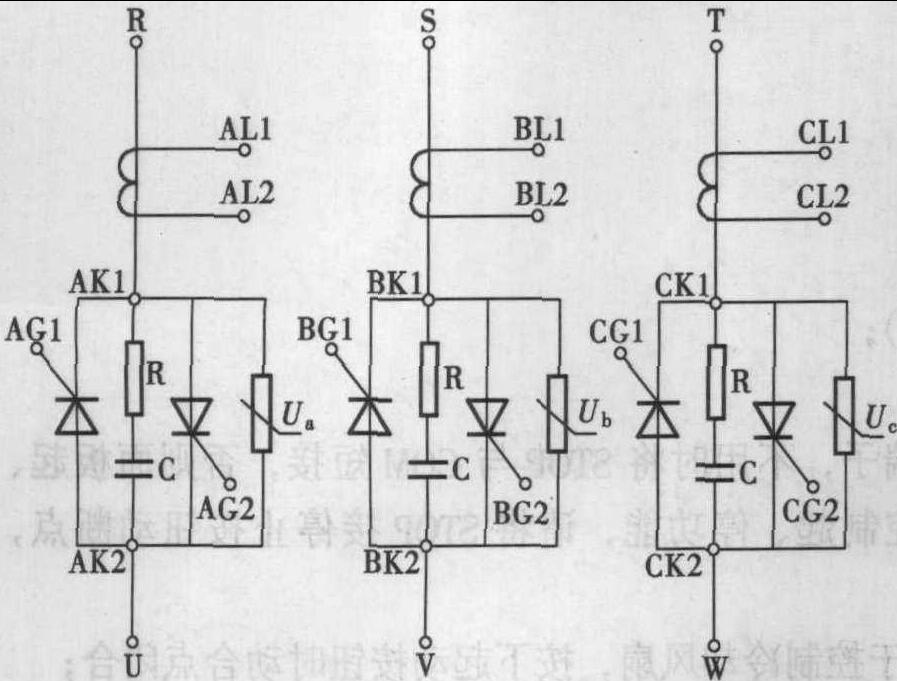

WJR節電主電路的原理圖如圖2-1-3所示。

圖2-1-3 WJR省電主電路電路圖

（2）主電路端子接線圖

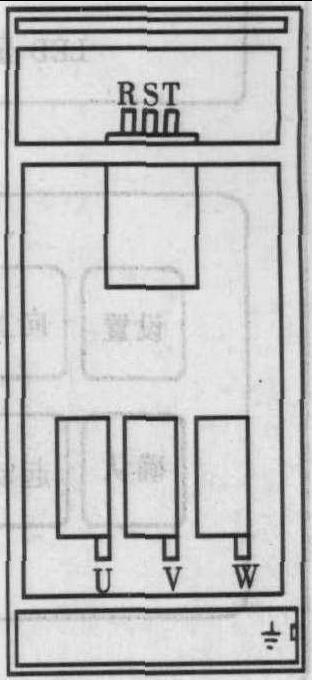

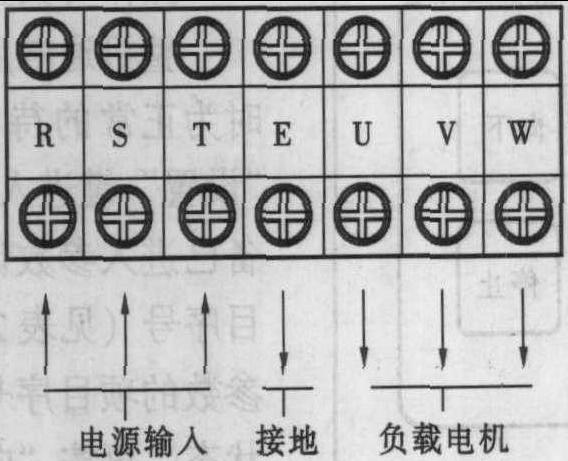

如圖2-1-4所示，接線端子有兩種類型：壁裝式和機柜式。在圖中，2-1-4（a）是22?132kW的主電路接線圖，2-1-4（b）是150?315kW的主電路端子接線圖。

（3）安全預防措施

（1）在對電源線和地線進行接線時，為了確保安全，應根據電氣工程法規的標準選擇線徑規格。

（2）輸入功率R，S，T具有相位差。

（3）接地線越短越好。

（4）請勿將交流電源連接到輸出端子U，V，W。

（5）檢查WJR軟起動器時，有必要將主電源和控制電源分開。

（6）晶閘管的出口端（與電動機連接的一側）不應有補償電容器。

（4）控制電路（電路板）端子

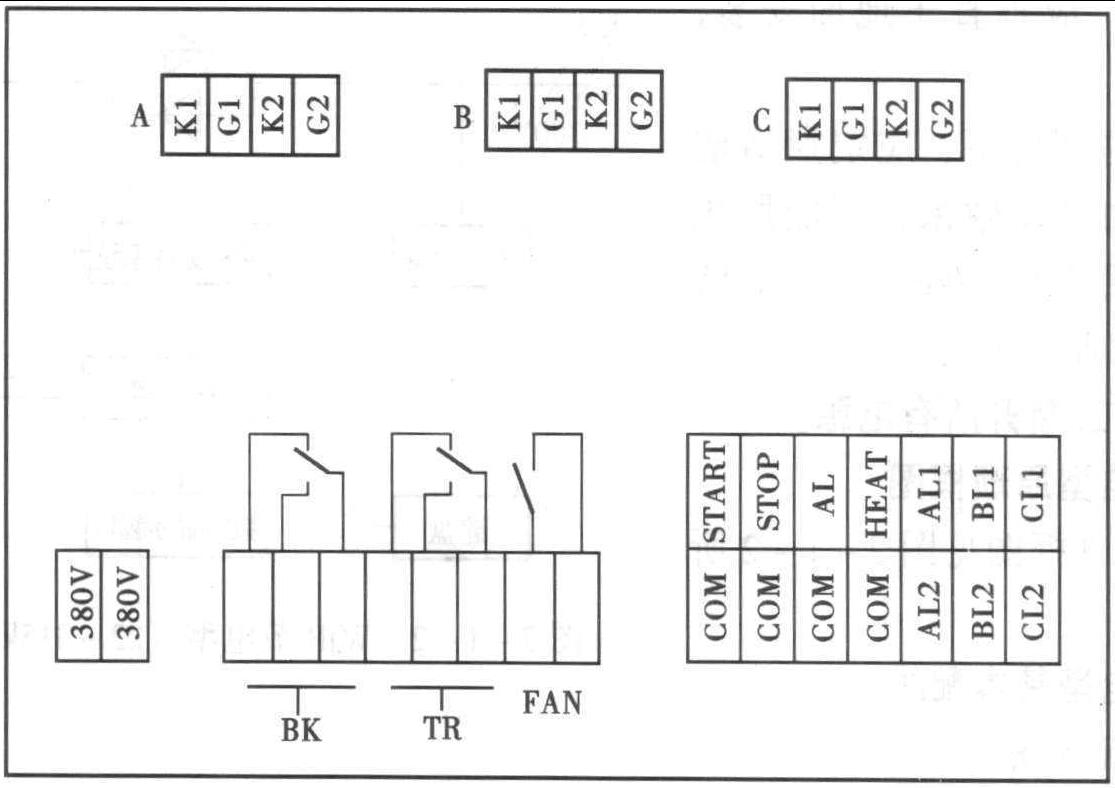

控制電路的接線端子（制造商指的是電路板，也稱為控制板）如圖2-1-5所示。

圖片中的端子號在手動連接控制線之前應了解其含義，電路板端子的說明如下。

AK1，AG1，AK2，AG2: A相晶閘管觸發器

BK1，BG1，BK2，BG2: B相晶閘管觸發器

CK1，CG1，CK2，CG2: C相晶閘管觸發器

（a）

（b）

圖2-1-4主電路端子接線圖

（a）22?132kW主回路端子接線圖，（b）150?315kW主回路端子接線圖

圖2-1-5 WJR節電（22?315kW）控制面板圖

AL1，AL2:互感器輔助信號輸入；

BL1，BL2: B互感器輔助信號輸入；

CL1，CL2: C互感器輔助信號輸入；

HEAT:溫度開關70℃（動態關閉式關閉時有效）

AL:外部設備故障輸入點（關閉時有效）

START和STOP:與外部啟動和停止按鈕端子連接。不使用時，將STOP和COM短路。否則，面板的啟動和停止控件將失效。當同時使用面板啟動和停止以及外部控制啟動和停止功能時，將STOP連接到停止按鈕以移動斷點，將START連接到開始按鈕以移動該點。

FAN:手動切換點輸出（AC250V/5A），用于冷卻風扇控制，按下開始按鈕將關閉切換點。

BK:故障狀態輸出（AC250V/5A），當整個系統出現故障時，繼電器將起作用。

TR:運行狀態輸出（AC250V/5A），繼電器啟動后工作。

380V:交流輸入電源。
