電機產(chǎn)品的轉(zhuǎn)子是由各種材料和零件組成的部件，承擔著將電機轉(zhuǎn)化為機械能的功能，是電機產(chǎn)品的轉(zhuǎn)動部分，是與配套設備的對接部分。鑒于電機轉(zhuǎn)子的特殊性，轉(zhuǎn)子零件的加工尤為重要。

對于大型產(chǎn)品的轉(zhuǎn)子，尤其是高速電機的轉(zhuǎn)子，在零件加工和動平衡過程中，要進行必要的控制，如轉(zhuǎn)子中的軸、轉(zhuǎn)子芯和風扇本身的平衡控制；轉(zhuǎn)子繞組設計的合理性，繞線電機的埋設和接線布局，浸漬干燥工藝的可制造性；轉(zhuǎn)子鑄鋁過程的控制是一個不可忽視的環(huán)節(jié)。

從零件加工的質(zhì)量控制原則出發(fā)，可以綜合評價產(chǎn)品性能要求和經(jīng)濟性，通過單個零件的加工符合性來提高零件的綜合質(zhì)量；應優(yōu)先考慮動態(tài)平衡稱重環(huán)節(jié)，考慮后期使用和零件更換的實際需要。

電機知識拓展

1平衡膠泥知識

平衡膠泥主要用于繞線電機轉(zhuǎn)子和一些不適合形成平衡重的轉(zhuǎn)子的平衡過程。然而，在一些使用平衡膠泥的轉(zhuǎn)子中，轉(zhuǎn)子不平衡是由后期平衡膠泥的變形、位移和脫落，甚至電機繞組的燃燒引起的。針對這個問題，女士整理了一些關(guān)于平衡乳香的知識，供大家參考。

2關(guān)于W-852環(huán)氧平衡膠泥產(chǎn)品說明

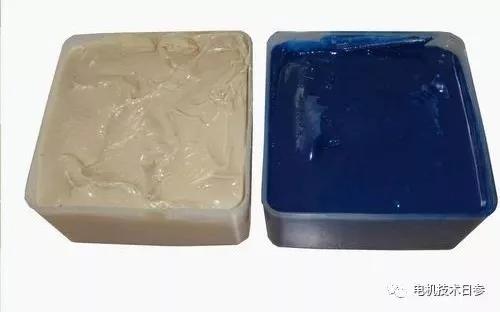

W-852環(huán)氧平衡水泥分為A、B兩種成分，分別由環(huán)氧樹脂和固化劑作為主要成分和填料組成。組分A為淡黃色，組分B為藍色。該膠泥具有良好的成型性、觸變性、對繞組線圈表面的優(yōu)異附著力和良好的絕緣性能。乳香在室溫下凝固。

該水泥為環(huán)保產(chǎn)品，符合歐盟RoHS指令(環(huán)保要求)。W-852環(huán)氧平衡膠適用于各種繞線轉(zhuǎn)子的動平衡校準，如起重電機、汽車電機、DC電機、微型電機等。也可用作封裝、填縫、粘接材料。

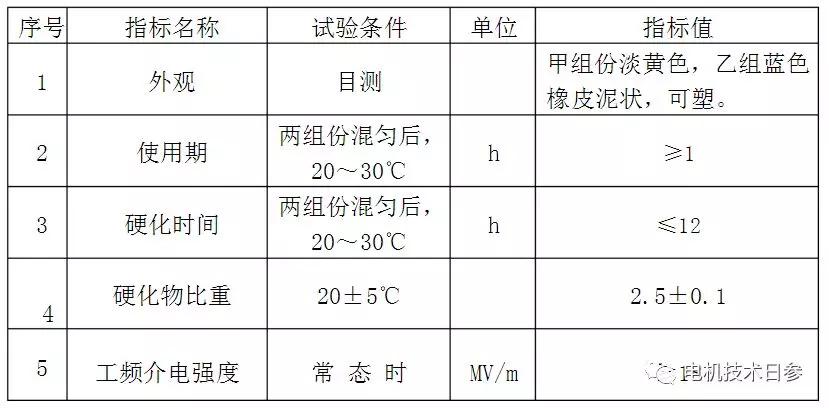

3技術(shù)指標

4使用方法

(1)粘貼水泥的工件表面應清潔干燥，并用酒精擦去油污。

(2)使用膠泥前，按1: 1的體積比(1.9: 2.1的重量比)將甲組分和乙組分混合。

室溫下用手揉搓混合至顏色均勻。按下平衡器指示不平衡量，在不平衡位置(線圈端、外部測量或其他部位)拾取水泥并粘貼，調(diào)整粘貼量，直到動平衡校準。

(3)校準和動平衡后的工件在不低于5的室溫下放置24小時后，可自行硬化，固化時無逸出。

(4)A、B兩種成分混合時，容易揉搓的方法是“反復捻搓”。

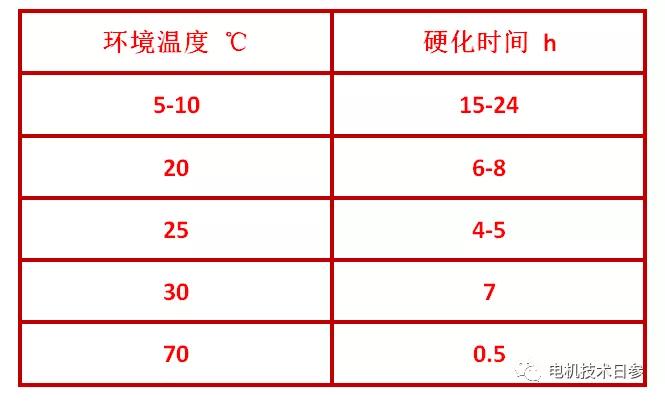

(5)硬化時間與環(huán)境溫度的關(guān)系：

5注意事項

如果要嵌縫和粘接的表面有油污，用酒精或丙酮擦拭，以免影響粘接力。

如果水泥因室溫過高而粘手，攪拌前用水沾濕手或使用滑石粉，可避免水泥粘手。

冬季室溫過低，水泥較硬時，可用電爐或電吹風加熱至軟，或30度烘箱烘烤半小時。膠合面也可以適當預熱。

膠水混合在一起越多，反應就越快。為了固化速度，請注意控制一次準備的膠水量。因為反應加快，使用時間會縮短，拌好的水泥會盡快用完。

6包裝與儲運

制造商將組件A和B包裝在帶蓋的聚乙烯塑料容器中，并按照匹配比例供應。組分A和B在室溫下儲存，儲存期為交貨之日起12個月。超過儲存期的水泥經(jīng)檢驗合格后仍可使用。在條件允許的情況下，可以專門準備一臺冰箱，將水泥存放更長時間。

以上非官方內(nèi)容僅代表個人觀點。
