電機定子和轉子組裝什么重要?
- 發布時間:??2021-08-24
- 分類:公司動態
- 作者:
- 來源:未知
- 訪問量:8608
電機定子和轉子的組件或總組件包括轉子套定子;調整氣隙;并安裝其他部件,如外置風扇、刷裝置等。終組裝后,應逐個進行測試。這些項目或工藝流程由于電機尺寸、類型和用途的不同,或刪除、增加和細化,對電機的質量和性能有很大影響。今天,女士試圖詳細解釋這一關鍵過程的各個方面,旨在澄清電機定子和轉子組裝的特殊性。
1個電機裝配或裝配點
總裝前,檢查零部件的數量和質量,擦去零部件的油污和灰塵,去除突出的絕緣。匹配零件的毛刺和漆皮應仔細去除,否則會影響匹配精度和氣隙均勻性,并造成電氣或機械故障。

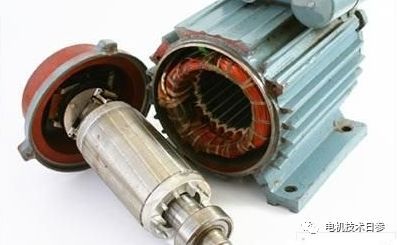

2轉子套筒定子
在終裝配過程中,將轉子插入定子是關鍵工序之一。誤操作或操作方法不當很容易導致繞組碰撞、擦傷或軸承損壞。在特殊情況下,甚至軸也會變形。插入時,注意軸伸與出線盒的相對位置,應符合圖紙規定。當轉子重量小于35 kg時,用手放入定子更方便。對于較大的轉子,應采用特殊的提升工具。
3電機組裝技能
一般中小型異步電動機的氣隙很小,組裝時定子和轉子之間不需要墊片。在裝配大型DC電機和同步電機時,由于氣隙較大,且通常在一端使用滾柱軸承,因此應在其上放置一個厚度略小于氣隙的襯墊,以避免裝配時轉子過度傾斜和損壞軸承。
安裝端蓋時,一般先安裝非軸向延伸端。在配合接合面和螺紋上涂一薄層機油,以潤滑和防銹。將端蓋安裝到接頭中,在端蓋周圍輕敲,使端蓋和機座端面緊密貼合,然后依次對角擰緊。安裝第二端蓋時,轉子必須平掛(小型電機不需要懸掛)。如果氣隙中有墊片,此時應將其拔出。然后敲打端蓋接頭并擰緊螺釘。如果兩個端蓋安裝不在中心,或者端面不平行,電機可能無法正常旋轉或不能旋轉;應使用錘子敲擊端蓋,以消除錯位和不平行,并使轉子靈活旋轉。然后安裝軸承蓋并擰緊軸承蓋螺釘。
封閉式電機的非軸向延伸端端蓋應處于噴涂狀態,然后安裝外部風扇和罩。這樣就不需要在噴漆時拆卸外部風扇和風帽。
4調整氣隙均勻性
對于帶軸承箱結構的中型電機,氣隙均勻性一般通過裝配時的調整來保證。結構設計時,閥座和端蓋結合面之間的間隙約為0.5毫米。端蓋安裝好后,在端蓋下部安裝四個小螺旋千斤頂(兩端各兩個)。此時,端蓋螺釘尚未完全擰緊,因此調整千斤頂并用塞尺測量氣隙尺寸。電機兩端氣隙調整均勻后,擰緊所有端蓋螺絲,在臥式鏜床上或用臥式鉆床鉆鉸銷孔,安裝銷釘。然后取下小千斤頂,重新檢查氣隙均勻性。鉆孔和鉸孔時,應注意防止鐵屑落入電機,以免發生故障。
近年來,中型交流電機采用了吊箱結構。箱式結構的共同特點:下半框架與兩端軸承室連接,定子和轉子可垂直提升,增加或減少定子鐵芯支架處的墊片厚度,調節氣隙均勻性。調整方法類似于大型電機。
5電刷系統的組裝
帶換向器或滑環的電機都有電刷收集裝置,其中帶換向器的電刷系統結構復雜,裝配質量高
為了保證換向性能,每個電刷應沿換向器外圓均勻分布。為了提高負載下的換向,有時會使部分電刷沿圓周方向周向位移,但位移值不宜過大,以免使整套電刷的接觸面寬度超過中性區,不利于換向。
電刷架下邊緣與變頻器之間的距離應保持在2~3毫米,如果距離過小,運行時可能會劃傷換向器。如果表面距離太大,刷子很容易跳躍、產生火花,甚至會剝落刷子。一臺電機上不允許有不同類型的電刷。
電刷接觸面的弧形可以通過在換向器表面貼上玻璃砂紙進行打磨,也可以將電刷安裝在木模上先打磨弧面,避免打磨下的導電粉末污染電機內部。電刷弧面和換向器表面之間的實際接觸面積應該相當大
于75%。禁正用金屬砂布磨電刷。
電刷壓力隨所用電刷型號而異,須按規定調整好,并逐個測定。測量壓力時,先用薄打字紙條壓在電刷下,用彈簧秤慢慢拉起電刷,拉力應在電刷中心線上,當紙條能輕輕拉出時的彈簧秤讀數,即為電刷壓力。
各刷的壓力應盡可能調到一樣(差值不超過10%),否則壓力過大的電刷將通過較大的電流,易發生火花,甚至損壞。

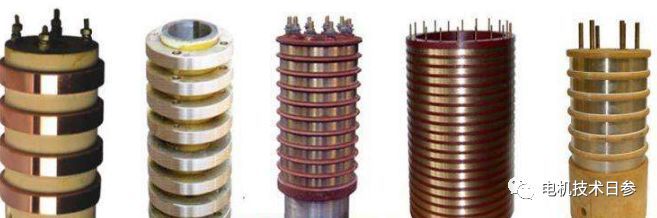

交流同步電機和繞線型異步電機的滑環及電副裝置;結構較簡單,裝配也較易。

端蓋內的滑環(內滑環)在轉子繞組嵌裝前已裝于軸上,并已同轉子外徑同時精加工。其電刷桿一般系壓裝于前端蓋內,電刷對正滑環夾緊在刷桿上并磨好電刷弧面。
裝在端蓋外的滑環(外滑環),一般都配有滑環短路及測量電刷壓力舉刷裝置,裝配后須檢查其操作可靠性。而電刷舉起時,滑環一定要先短路好,當電刷放下間,電刷一定要先與滑環接觸,然后短路環與滑環分離,使電機轉子電路不致斷開引起弧面燒壞滑環及電刷。電刷應對正滑環,并磨好電刷弧面。
6電機檢查試驗
檢查試驗是每臺新裝配完成的電機均必須進行的,檢查試驗合格,電機才能出廠,稱為出廠試驗。試驗時先將電機空載運行約30分鐘,檢查軸承溫升是否正常及有無不正常的振動與噪音,特別不應有周期性的噪音。然后測定繞組的直流電阻及絕緣電阻,進行空載運行特性和短路特性試驗,并作匝間絕緣試檢及繞組對機座和繞組間的絕緣介電強度試驗,以及超速試驗。根據這些試驗結果,就可判定電機質量是否合格和能否出廠。

型式試驗是對電機的性能和質量進行全面深入的考驗,以下情況時,應進行型式試驗。
(1)新產品試制完成以后;
(2)設計結構、材料或工藝上的重大變化,足以引起某些特性和參數發生變化時,應對有關項目重作型式試驗,
(3)當檢查試驗結果與以前進行的型式試驗結果發生不容許的偏差時;
(4)各類型電機標準所規定的定期抽試。通過型式試驗,可以全面考驗電機的設計、工藝、材料和結構是否符合預期的要求。

型式試驗除包括檢查試驗項目外,一般還有負載及溫升試驗、效率測定及機械強度試驗等。還有與某類產品有關的試驗項目:如異步電機的大、小轉矩測定,直流電機的無火花換向區測定,同步發電機的電壓波形畸變率測定,以及特種電機中的防爆試驗、防鹽霧試驗等。
