女士的一個朋友講了一個實際案例：客戶反饋測試機時，電機在地上。通過派遣人員對客戶進行現場測試，發現存在接地情況。老人一聽，傻眼了，好像被雷打了一樣。我親自趕到現場，沒有發現電機有什么問題，但是客戶的電機和控制柜之間的電纜有問題。這個事件讓沈女士想起了變頻情況下的變頻電纜。

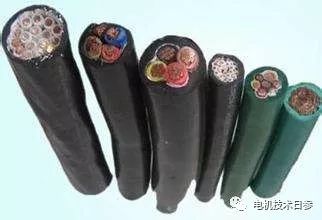

沈女士曾經和一位生產電線電纜的朋友聊過，談到了變頻電纜的問題。她覺得有時候在選擇電纜的時候，不僅要注意電纜的電壓和耐熱等級，在應用于變頻電機的時候也要密切關注特殊情況。

變頻條件對電纜的影響

脈沖電壓對絕緣的影響.變頻電源的頻率調節范圍廣，無論頻率如何，它都有一個主頻率的波形輪廓，其中包含許多高次諧波。作為行波，經過多次反射后，振幅疊加可達工作電壓的數倍，電纜越長，振幅電壓越高，如果電纜絕緣安全系數不高，很可能發生擊穿。

在石油開采條件下，潛水泵的電纜長度為幾公里。如果電纜在工頻條件下可以長時間正常運行，但是如果電纜在變頻條件下投入運行幾個小時，就會(huì )出現擊穿的事實情況，說明脈沖過電壓對電纜是有害的。

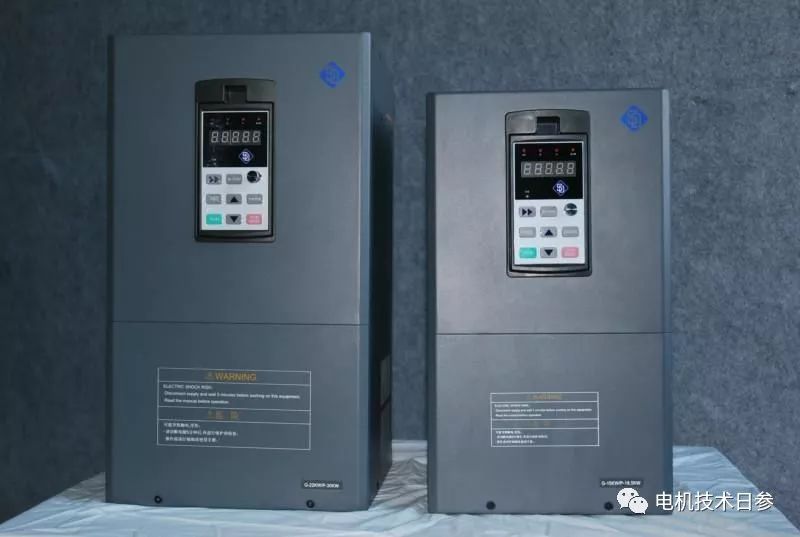

電纜自身對外發射電磁波.一般變頻家電(如空調)都是單相供電，電纜長度很短，功率相對較小。在設計設備時，變頻電源、連接電纜和變頻電機一起安裝在金屬外殼內，有效抑制電磁波向外發射。

但是在工業領域，電機的功率比較大，連接變頻電機和變頻電源的電纜也比較長。設備工作時，電纜是傳輸高頻電磁波的有效載體，會(huì )對周?chē)貐^的通訊工具或AM接收機造成一定的干擾，有時還相當嚴重，稱為電磁波的環境污染。

隨著人們認知水平的提高，國外已經對這種電纜提出了要求，國內也非常重視，這是一種環?？刂埔?。

中性線電流疊加.對于三相正弦供電系統，當三相電流平衡時，零線中的電流為零。如果出現三次諧波，則三次諧波的電流分量在零線上沒有相位差，所以直接加到三倍分量上。如果變頻電源由三臺單相變頻電機供電，三相配電處于平衡狀態，中性電流較大，中性截面不應小于相截面。

變頻電纜的結構改進措施

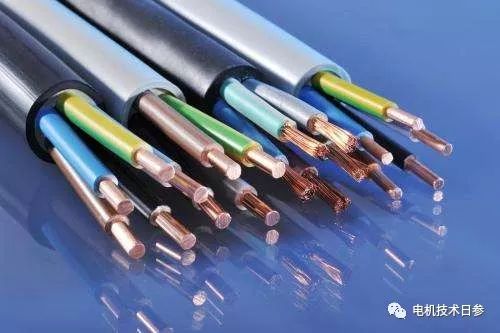

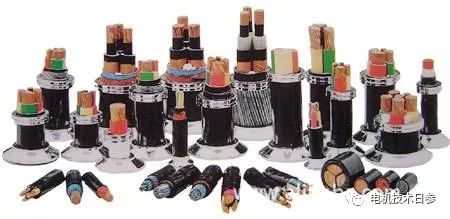

● 絕緣的電氣擊穿問題。 變頻電機大量應用后，大多數情況選用一般電力電纜，如聚氯乙烯絕緣、護套電纜或交聯聚乙烯絕緣聚氯乙烯護套電纜，由于電纜本身耐壓水平較高，很少發生電纜本體擊穿。但對于前面所述的油田泵環境則不能一概而論。

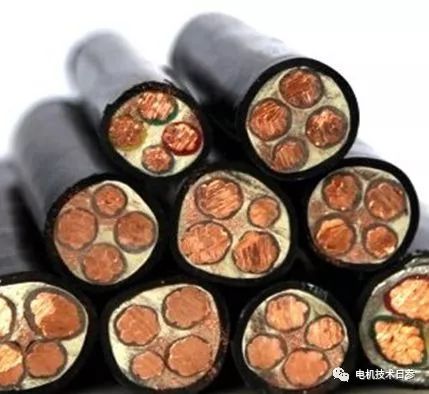

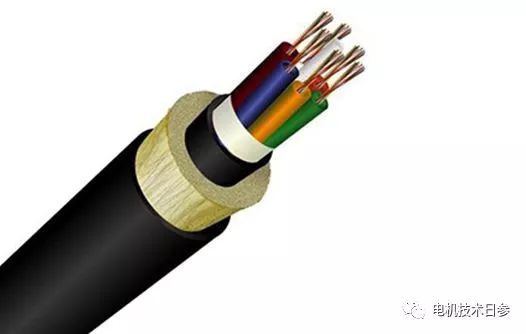

● 高頻電磁波對環境污染問題。雖然目前沒有國家規范規定電纜發射電磁波造成環境污染的考核指標，但抑制對外高頻干擾是必須做到的。目前電纜廠家采用的措施主要包括以下方面：(1)改善絕緣線芯的排列。如對于低壓4芯電纜，將原來的不對稱結構，通過將第四芯分解為三個截面較小的絕緣芯，成為三大三小線芯對稱電纜，這樣就解決了對稱性問題。(2)加強屏蔽結構。采用銅帶搭蓋縱包并軋紋是較為先進的結構和工藝，形成了全封閉金屬層，只要厚度適當，可達到有效的屏蔽功能。

● 將屏蔽層接地。屏蔽層接地是抑制電磁波對外發射的必要條件，銅線編織屏蔽的接地方式較容易解決。

● 外加護套。這種電纜大多數敷設在室內，一般不需鎧裝，雖然不完全排除用聚氯乙烯護套，但選用高密度聚乙烯更為合適。

● 電纜的附加試驗一般低壓電纜不需要進行脈沖電壓試驗，但對 于3.6/6 kV 及以上的電纜應按規定進行脈沖電壓試驗。

變頻電機的連接電纜情況略有不同，需要承受高頻脈沖電壓。高頻波振幅可達1200～1900 V ，振鈴頻率約 100～2000 kHz ，對電纜進行脈沖電壓試驗(型式試驗)是測試電纜絕緣水平的有效方法。
