從事運動測試的小L有一個特長：對繁瑣的測試數據非常敏感。有多臺電機安裝了制動器，短路數據非常一致。小L注意到和以往測試的電機有些不同，問沈女士為什么這么統一。沈女士也覺得這個現象有點蹊蹺，特意了解了整個測試過程。

小L使用的測試設備初采集短路數據時，并沒有對電機進行機械性制動，而只采集了瞬時值.正常情況下，不同電機通電后的啟動時間會(huì )有一些客觀差異，導致數據一致性較差。相對來說，帶剎車的電機有兩個特點：一是短路試驗時電壓較低;二是電機不運行時，轉子處于靜止狀態，因此對應電機測試數據的一致性較好。

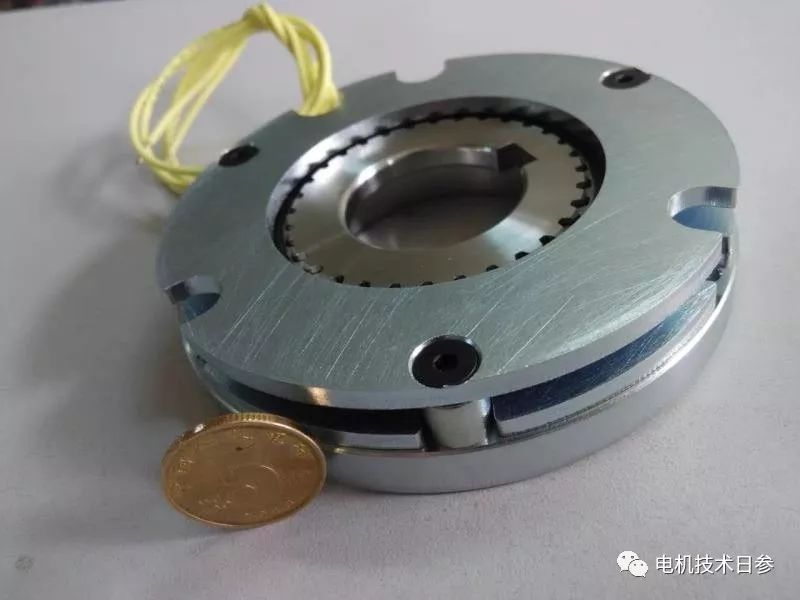

失電制動作為電機產品的附加裝置被廣泛使用。由于其結構簡單、噪音低、安全可靠，被廣泛應用于各種機械傳動裝置中。失電制動器是制動器的一個分支，因其獨特的優勢而被廣泛應用于電機產品中。

工作原理簡述

制動器的勵磁線圈接通額定電壓(DC)時，電磁力吸合銜鐵，使銜鐵與制動盤脫離(釋放)，這時傳動軸帶著制動盤正常運轉或啟動，當傳動系統分離或斷電時，制動器也同時斷電，此時彈簧施壓于銜鐵，迫使制動盤兩側與銜鐵及法蘭盤之間產生摩擦力矩，使傳動軸快速停轉。因制動器是在失電狀態制動，因而以“失電制動”而冠名。

如果制動器散熱環境較差，傳動軸又是長時間連續工作時，若條件允許，則可在制動器工作后，保持電壓轉換為70%-80%的額定電壓，以減少發熱。

失電制動器與電機的線路連接

按照電機制動的實際需求，制動器與電機共用接線板，以實現同時供電，斷電同時的目的，特別要強調的是，該類制動器施以額定電壓方可啟動，否則會(huì )因制動器無法起動而導致電機短路電流過大燒毀。對于三相異步電動機的短路試驗，不需要對電機實施堵轉，因為低電壓狀態下制動器無法釋放，能保證電機轉子處靜止狀態。

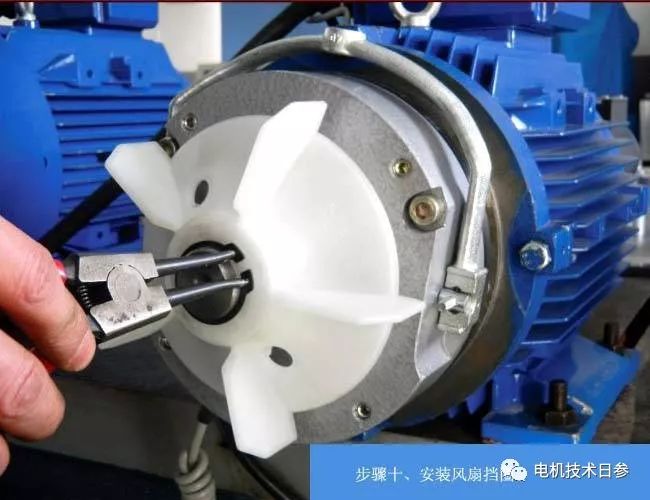

制動器安裝注意事項

●摩擦盤兩面及銜鐵表面不得有油污，必須保持清潔，否則會(huì )因磨擦力不夠，無法實現制動;

●安裝時必須保證合適的氣隙“δ”;要保證銜鐵吸放自如，必須保證氣隙“δ”大小適宜且均勻。

●齒輪套不得有軸向竄動。

●安裝后必須旋出空心螺栓鎖緊在電機后端蓋或法蘭盤上。

制動器結構及性能特點

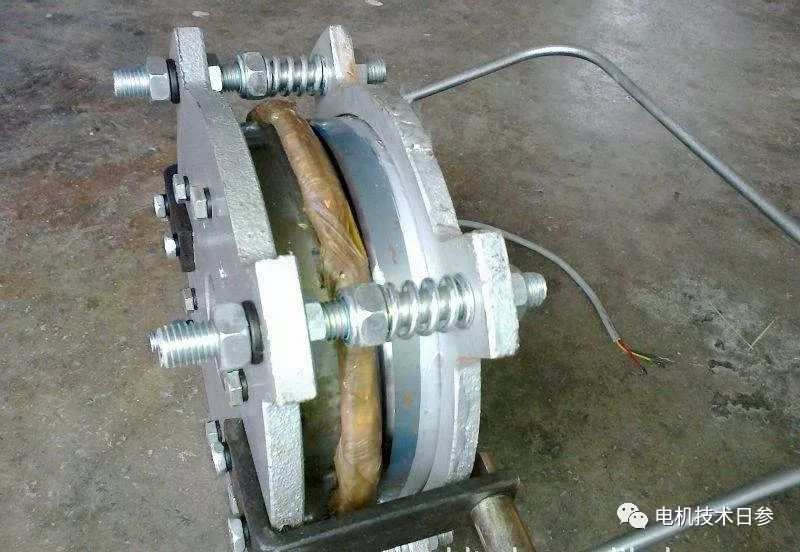

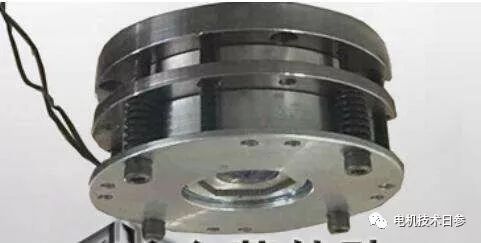

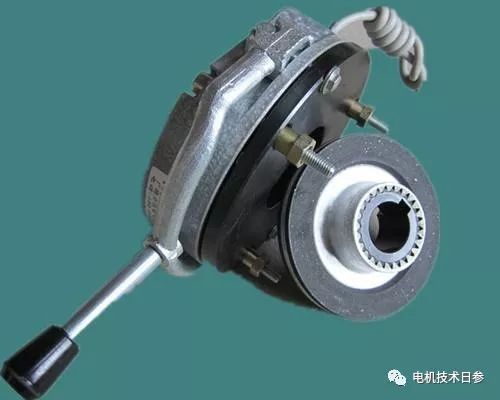

制動器由磁軛、勵磁線圈、彈簧、制動盤、銜鐵、花鍵套、安裝鏍釘等組成，制動器安裝在設備的法蘭盤(或電動機)的后端伸;傳動軸與花鍵套與制動盤聯結。

1、結構緊湊 失電制動器軸向尺寸雖小，但制動扭矩足夠大。

2、響應迅速 失電制動器是采用彈簧裝置形成制動扭矩，彈簧復位時間即為制動響應時間

3、使用壽命長久 失電制動采用新型摩擦材料，決定高壽命的性能。

制動器適宜的工作條件

1、周?chē)諝庀鄬穸炔淮笥?5%(20±5℃)

2、周?chē)橘|(zhì)中，無足以腐蝕金屬和破壞絕緣的氣體及塵埃。

3、制動器周?chē)捎肂級絕緣，電壓波動不超過+5%和-15%的額定電壓，其工作方式為連續工作制

4、安裝時應保證傳動軸部位與制動器的配合精度。

5、制動器的制動盤必須在無油污的情況下使用。

以上非官方發布內容，僅代表個人觀點。
