20 v交流單相電動機的起動方法可分為幾種：

種，分相起動型，如圖1所示，由輔助起動繞組起動，其起動轉矩不大。運行速度大致保持恒定。主要用于電風扇、空調扇電機、洗衣機等電機。

其次，電機靜止時，離心開關打開，啟動電容參與供電后的啟動工作。當轉子轉速達到額定值的70%到80%時，離心開關會自動跳開，啟動電容完成任務斷開。起動繞組不參與運行工作，而電機繼續以運行繞組線圈運行，如圖2所示。

第三，電機靜止時，離心開關打開，啟動電容參與供電后的啟動工作。當轉子轉速達到額定值的70%到80%時，離心開關會自動跳開，啟動電容完成任務斷開。運行電容串聯在啟動繞組上參與運行工作。這種連接一般用于空氣壓縮機、切割機、木工機械等負載大且不穩定的地方。如圖3所示。

如果帶離心開關的電機不能在短時間內成功啟動，繞組線圈會很快燒壞。

電容值：雙值電容電機啟動電容大，運行電容小，耐壓一般大于400V V。

正向和反向控制：

圖4是帶有正向和反向開關的接線圖。通常這種電機的起動繞組和運行繞組的電阻值是相同的，也就是說電機的起動繞組和運行繞組的線徑和圈數是相同的。這種電機常用于洗衣機。這種正反向控制方法簡單，不需要復雜的轉換開關。

對于圖1、圖2、圖3、圖5的正反轉控制，只能反轉1-2行或3-4行。

判斷圖1、圖2、圖3中的起動和運行繞組，起動繞組的DC電阻通常遠大于運行繞組的，用萬用表可以測得。一般來說，運行繞組的DC電阻是幾歐姆，而啟動繞組的DC電阻是幾十歐姆到幾十歐姆。

以后我們會陸續告訴你倒車開關的接線圖。

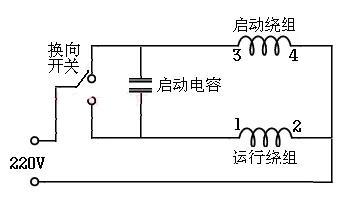

圖1電容器操作型接線電路

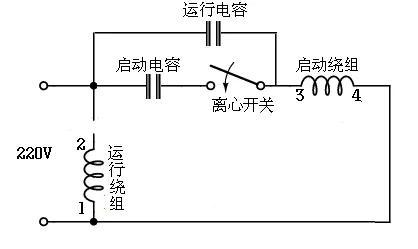

圖2電容器激活的布線電路

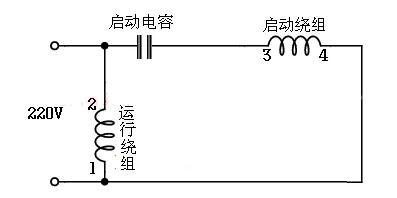

圖3電容器啟動操作的連接電路(二元電容器)

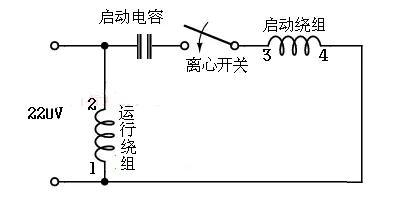

圖4電容器啟動操作型接線電路(二元電容器)

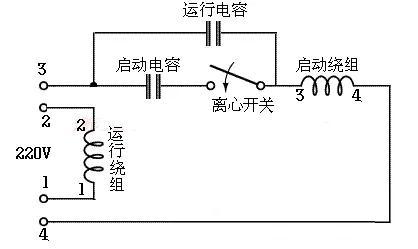

圖5二元電容異步電動機反向接線圖

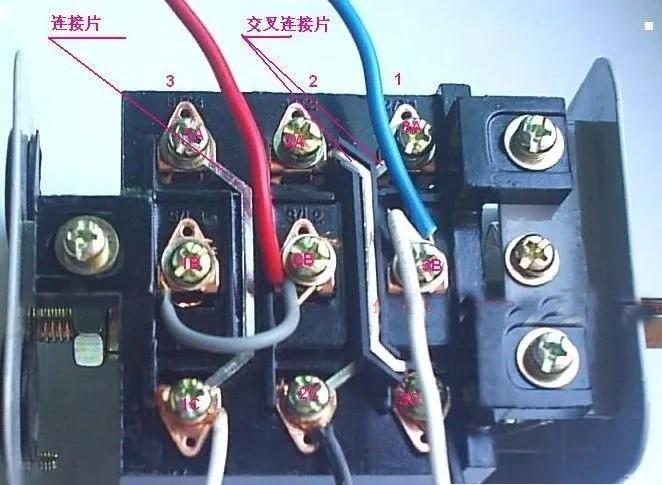

圖6是開關和電機之間的實際連接圖。如果這個反向開關應用于三相電機，它不需要改變。如果是用來改變單相電機的方向，那就稍微改變一下。紅藍線接電源，黑線是起動繞線線圈的引出線，白線是運轉繞線線圈的引出線，左邊的灰線是接后面的跳線。正向和反向切換取決于開關本身的交叉連接。這種開關的缺點是開關閉合后還有一根線沒有閉合。

圖6實際倒車開關和電機接線圖
