需要一個零序電壓繼電器來保護電動機免受缺相的影響，實際上還有另一種方法。但是，這些保護方法已經過時了，隨著技術的進步，我們已經進入了PLC和變頻器的時代。

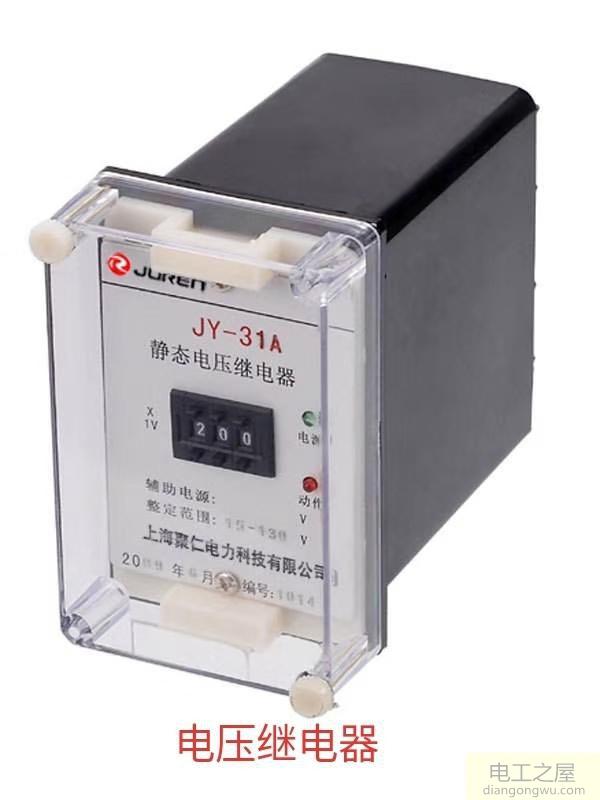

現在已經提出了這個問題，讓我介紹一個用于缺相保護的零序電壓繼電器的原理和連接。

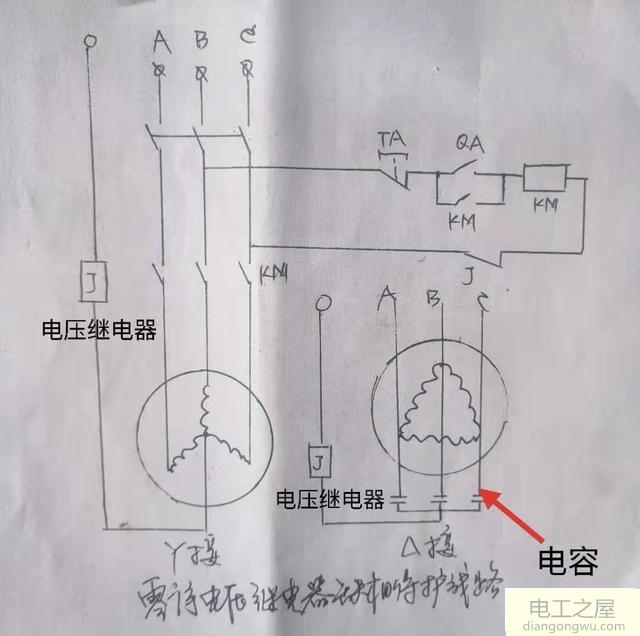

零序電壓缺相保護的原理用于中性點接地的三相平衡系統。使用星形連接方案的電動機的中性點理論上為零（實際上相位是絕對不平衡的。當存在幾伏特的電壓時）會(huì )發生相損失，電動機定子的三相繞組的電壓極不平衡。這會(huì )升高接地零序電壓的中性點。當電動機滿載時，該零序電壓可以達到約20v至45v的原理，并且通過與電動機中性線串聯的零序電壓繼電器，它實現了電動機的缺相保護。在電動機的正常運行中，零序電壓繼電器由于中性點到地的低電壓而無法工作。當線路逐步淘汰時，中性點到地的電壓會(huì )升高，從而使繼電器斷開觸點以切斷三相電源。

然后，對于三角形連接的電動機，您可以使用星形連接的電容器將其連接到三角形繞組，然后拉出原本不存在的零線，但是如果需要，可以制作一個零線。電容器的容量應為2-4微法拉，并且實際中性點相對于地面只有幾伏（相電壓的3-4％），因此繼電器的工作電壓可以設置在12v至24v之間。

通常，有一個用于保護三相交流電動機的電流互感器，并且由于它是電流互感器，因此它僅對電流信號敏感，因此采用零序電流信號。如果使用電壓零序信號，該信號是從電動機接線盒獲取的，則每個電動機都必須敷設一根信號電纜。這在成本，安裝和維護方面帶來了額外的負擔。當機柜接收到電壓時，信號，從控制柜到電動機的電纜，電動機中存在斷線或缺相，并且不會(huì )反映出來自控制柜的零序電壓信號。電流信號是不同的，因為空氣開關，接觸器，熱繼電器，電纜和電動機中的電流是串聯的，并且串聯電流在任何地方都是相同的。因此，從控制柜接收到的電流信號與以下內容完全相同：電機的電流信號。 如果您能提出一種使用電流人工智能技術通過三相電壓波動信號間接保護三相交流電動機免于缺相的算法，那么由于零序電流，我認為這是不必要的。我認為信號本身太強。實際上，漏電保護裝置也采用零序電流保護原理。它可以靈敏地保護數十毫安的泄漏電流。缺少電動機的相電流差通常為幾十安乃至數百安培。當某些電動機導線在運行過程中突然斷裂時，數百安培的電流突然變?yōu)榱?，并且由此產生的電壓波動非常小，其他外部因素的變化也會(huì )影響電網。我認為由于電壓的波動和變化，很難使用電壓信號來保護三相交流電動機免受異相的影響。
