新雇的小S整理圖紙，提出電機軸承的選擇，今天由參考女士簡單分類闡述。

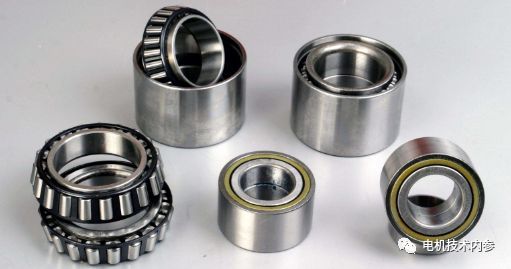

選擇軸承就是定位產品的檔次，所以一定要考慮軸承間隙。產品檔次決定選擇軸承的哪個價格或品牌，一般把握的比較好；但是軸承游隙的選擇就特別多了。

認知軸承游隙

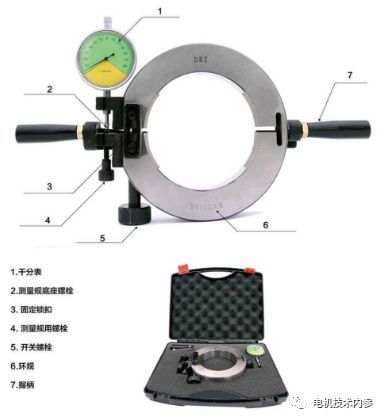

軸承間隙，也稱為軸承間隙,是軸承內圈和外圈之間的自由偏移的距離，即當軸承沒有安裝在軸或軸承箱中時，內圈或外圈中的一個是固定的，然后是未固定的軸承間隙徑向或軸向移動時的移動量。

游隙詳解及其選擇

根據運動方向，可分為徑向游隙和軸向游隙.在運行過程中，與特定裝置或設備相適應的間隙稱為工作間隙，它對疲勞壽命、溫升、噪聲、振動等軸承的性能有很大影響，并隨負載特性而變化。

徑向游隙 假設條件不是預張緊的，并且承受徑向載荷。徑向間隙的物理意義，即在沒有外部載荷的情況下，在任何徑向角度方向上，從一個徑向偏心極限位置到相對的極限位置的徑向距離的算術平均值。

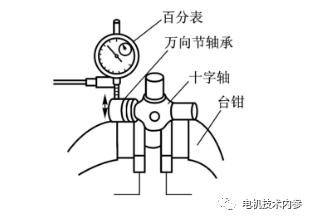

軸向游隙 假設條件沒有預張緊，可以承受兩個方向的軸向載荷。軸向間隙的物理意義一個套圈相對于另一個套圈從一個軸向極限位置移動到相對極限位置的軸向距離的平均值。

安裝前 原始游隙軸承的間隙。

游隙值分組按其大小分為三組：基本組、小間隙組和大間隙組。NSK、NTN等日本品牌也有專門的CM組(電機專用間隙)。

在 游隙值選用原則,的正常工作條件下，應優先考慮基本群體；大間隙組適用于內外圈過盈量大，或內外圈溫差大，深溝球軸承需要承受較大軸向載荷，或需要提高調心性能，或需要提高軸承極限轉速，降低軸承摩擦力矩的場合；小間隙組適用于旋轉精度較高、嚴格控制套管孔軸向位移、降低振動和噪音的場合。

軸承游隙影響因素

選擇軸承間隙時，必須充分考慮以下主要因素：

(1)軸承與軸和殼體孔配合的緊密性會(huì )導致軸承間隙值的變化。一般軸承安裝后，間隙值會(huì )減??；

(2)軸承機構在運行過程中，由于軸與殼體的散熱條件不同，會(huì )出現內外圈溫差，導致間隙值減??；

(3)由于軸和殼體材料的膨脹系數不同，間隙值會(huì )減小或增加。

電機用軸承的特殊性

不同的軸承制造商正在根據電機的實際需要開發電機專用軸承。其實大家更注重軸承的工作間隙，電機零件的公差會(huì )直接影響電機的工作游隙。目前，市場上為電機開發的C3M間隙是為電機產品設定的C3間隙范圍，但它側重于較低公差部分的特殊軸承間隙，與C3間隙相比，C3M的公差帶要窄，一致性要好。

軸承間隙與電機零件的匹配是軸承系統處理的關鍵。對于零件加工一致性好的企業，也可以縮小軸承間隙的范圍，否則只能通過加大軸承間隙來適應電機零件。

本文為原創(chuàng )作品，未經許可不得轉載。請分享轉發！
