軸承溫度可采用溫度計法或嵌入式溫度計法測量。在測量過程中，應確保溫度計和被測零件之間有良好的熱傳遞。比如所有的氣隙都要用導熱涂料填充。測量位置應盡可能靠近表中規定的測量點。測量點與軸承熱點之間存在溫差，其值與軸承尺寸有關。

對于帶有壓入襯套的套筒軸承和內徑小于150 mm的滾珠軸承或滾柱軸承，測量點之間的規定溫差可以忽略，但對于較大的軸承，測量點之間的規定溫差較大。

電機知識拓展

1對于軸承測點位置的規定

根據軸承類型的不同，測量點的位置也不同。為了便于交流，我們將測試規范中規定的兩個測量點分別稱為A點和B點。不同軸承上兩個測量點的對應位置規定如下：

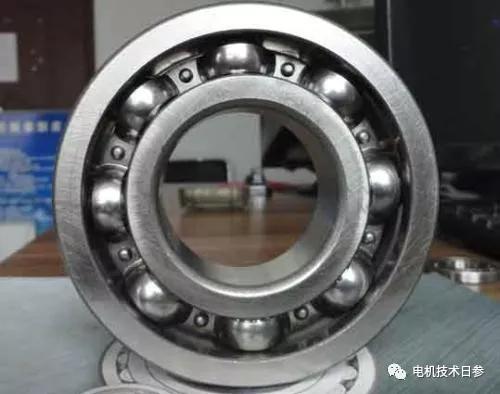

球軸承和滾珠軸承

點——位于軸承室內，距離軸承外圈不超過10毫米；

b點——位于軸承室的外表面，盡可能靠近軸承的外環。

低滑動軸承

點——位于軸瓦的壓力區，距離油膜間隙不超過10毫米；

b點——位于軸瓦的其他部分。

2各測點位置選擇的規則

對于外轉子電機，A點位于靜止部分，距離軸承內圈不超過10毫米，B點位于靜止部分的外表面，盡可能靠近軸承內圈。

測量點與軸承外圈或油膜間隙之間的距離從溫度計或嵌入式溫度計的近點開始計算。

軸瓦是支撐襯套材料的部件，襯套通過其他方法壓入或固定在軸承腔內。壓力區是承受轉子重量和徑向載荷(如皮帶傳動)等綜合力的圓周部分。

3軸承溫度限值

當在本文的A點測量時，軸承溫度的允許值為：

滾動軸承(環境溫度40時：95)。

滑動軸承：80，出油溫度65。

以上非官方內容僅代表個人觀點。
