1.為什么單相電機需要電容？

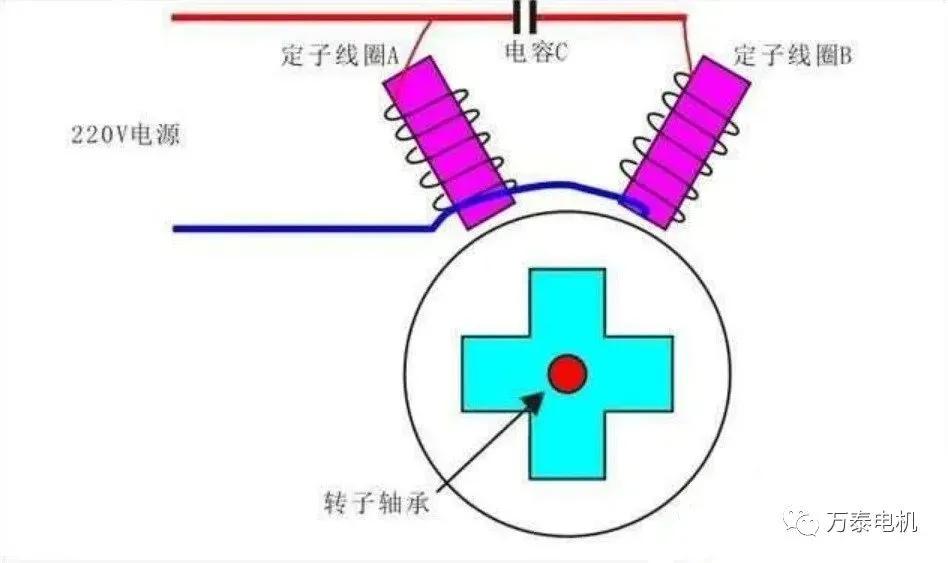

1.兩個線圈同時通電。對于單相異步電動機，只有一個交流電。定子圖A和B同時連接(線圈通電產生磁場，吸引轉子旋轉)會發生什么？轉子可以順時針或逆時針旋轉。這種電機不能用于實際生產。

2.兩個線圈依次通電。

還是上面的電機模型圖。如果線圈A先通電，線圈B后通電，那么轉子必須逆時針旋轉。同樣，如果線圈B先通電，線圈A后通電，則線圈B順時針旋轉。這樣就確定了電機的方向，不會出現左或右的情況。

對于交流電來說，電流的超前或滯后是通過電感或電容來實現的，電機本身就是電感，只能通過電容來實現。雖然叫起動電容，但這個電容主要是用來移相的，也就是讓線圈按不同的順序取電。

單相電機僅靠運行繞組不能正常啟動，需要安裝啟動繞組，用電容分相來幫助電機啟動。在設計上，有些電機在啟動后會通過離心開關斷開啟動繞組與電容之間的電路，只依靠運行繞組工作。然而，有些電機沒有離心開關。電機啟動后，啟動繞組將作為輔助繞組和電容器繼續幫助電機正常運行。

有些電機在起動電容的基礎上還安裝了運行電容，一般小于起動電容。其目的是提高電機轉矩，配合輔助繞組幫助主繞組完成運行。其實這也可以理解為在普通電容運轉電機內部增加一個起動電容。

二、如何選擇單相電機的電容？

電機單相工作電容的計算公式：GC=1950I/Ucos(微法)

I:電機電流

u:單相電源電壓

Cos:功率因數，取0.75

150:常數

如果單相電為220Vrms，那么GC=1950 I/ucos=1950 p/(U2)cos=1950 * p/(220 * 220)* 0.750.03 * p(uf)

其中P是電機功率。

單相電機計算工作電容后，起動電容應為工作電容的1-4倍(起動電容越大，起動電流越大，對外部電網干擾越大)，起動轉矩越快。反之，如果起動電容越小，起動電流就越小(對外界電網的干擾就越小)，起動轉矩就越小，起動就越慢。耐壓必須大于交流輸入電壓的大峰值(220Vrms*1.414311)，耐壓400V以上為佳。
