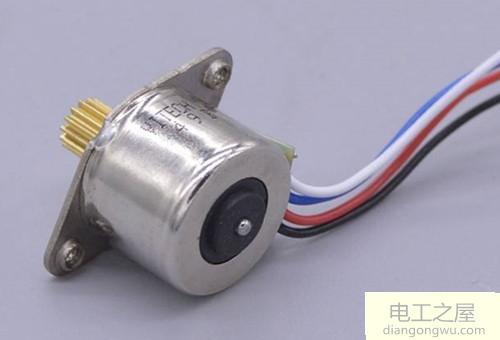

四線步進電機必須由脈沖信號驅動。如果它確實插入了電源，它就不會(huì )旋轉。必須設計驅動電路并控制電源的相序。程序。

4線步進電動機驅動方法

四線制系統可以通過脈沖信號控制正向和反向旋轉，以及控制速度和旋轉角度。

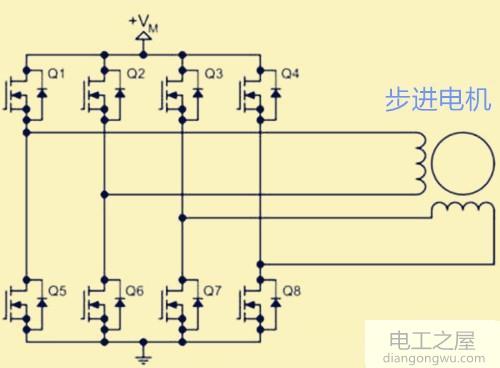

首先，您需要設計驅動電路。四線步進電機具有兩個相位，可以由MOS管或ULN2003芯片驅動。

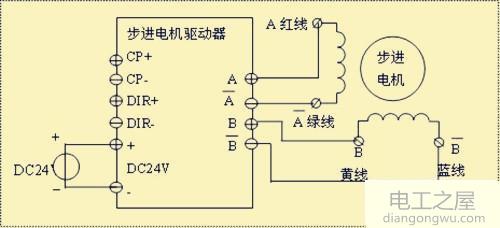

當然，它也可以由步進電機驅動器驅動。

簡單的四線制步進電機驅動方法：一次僅給步進電機上一步。

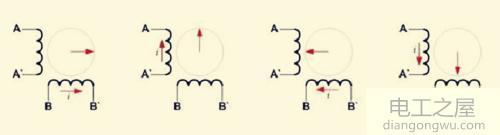

正向旋轉控制：首先向BB"相供電，然后向A"-A供電，然后向B"-B供電，后向A-A"供電，步進功率可以通過不斷向上循環來旋轉。

反向控制：首先打開A-A的電源，然后打開B"-B的電源，然后打開A"-A的電源，后打開B-B"的相，步進功率可以通過連續循環來旋轉。上

同樣，半步驅動和細分驅動也是可能的，但是驅動方法和驅動程序相對復雜。

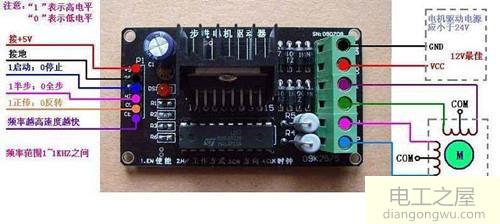

步進電機驅動器板驅動器

這種現成的步進電機驅動板已經包含驅動電路和驅動程序，如果連接了相應的電壓和控制電平，則可以打開步進電機。
