為了確保伺服系統的準確性和穩定性并提高系統質量，需要對伺服系統進行補償。有幾種補償系統的方法。通常，使用串行補償，反饋補償，前饋補償，前饋補償（例如，復合控制），選擇性反饋和前饋等。除了線性補償外，還存在非線性補償。伺服系統的類型不同，控制對象也不同，因此工作條件也大不相同。要衡量系統的質量，您需要使用完成的工作質量對其進行測試。在設計系統時，必須將必須完成的工作狀態和質量要求轉換為可測量的質量指標。這些指標可以分為兩大類。一個是穩態質量指標，另一個是動態質量指標。我們將分別討論系統的穩態設計和動態設計。

系統的特性通常由數學模型描述，該數學模型也是系統設計計算的基礎。這里主要討論系統的線性數學模型，表示為傳遞函數和頻率特性。在介紹各種補償方法之前，首先我們將簡要討論它們與系統特性的關系，以了解伺服系統的穩態精度和過渡過程的質量，并使其易于理解各種補償方法和補償?shù)男ЧＱa(bǔ)償裝置。

??? 1．系統特性與穩態精度的關系

系統的穩態精度通過穩態誤差值來衡量。伺服系統的穩態誤差不僅與系統的特性有關，而且與輸入信號的類型有關。通常有四種常見的輸入信號用于分析伺服系統的穩態誤差：步進信號，斜坡信號（或恒速信號），拋物線信號（或等效加速度信號）和正弦信號（或諧波信號）。

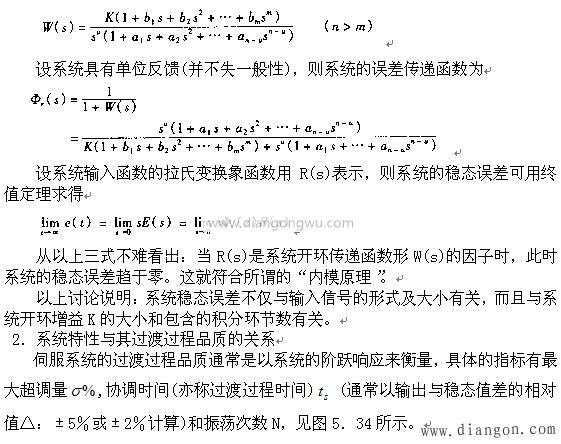

假設伺服系統的開環傳遞函數如下。

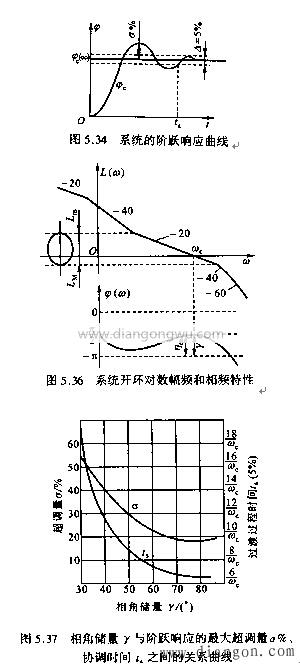

上面的簡單分析表明，系統穩態精度的主要影響是系統的低頻特性。具體來說，它取決于系統中開環增益的大小和數量。系列集成鏈接。系統開環幅度-頻率特性中頻帶的位置和形狀與系統切換過程的質量直接相關，這兩者都與開環增益和開環零相關。以及系統的極地分布。這也是我們討論各種獎勵效果的主要基礎，例如：
