相關三相異步電機電機定子繞阻的布線方法，三相異步電機的溶解圖 ，分成電機定子（靜止不動一部分）、電機轉子（轉動一部分），電機定子包含電機定子變壓器鐵芯、電機定子刷級與電動機軸，電機轉子同樣。

三相異步電機電機定子繞阻布線

一、電機定子（靜止不動一部分）

1、電機定子變壓器鐵芯：電機定子變壓器鐵芯的功效是做為電動機等效電路的一部分，并在其上置放電機定子繞阻。

2、電機定子繞阻：電機定子繞阻的是電機的電源電路一部分，進入三相交流電，造成電磁振蕩。

關鍵絕緣層新項目：1）對地絕緣層 2）兩色絕緣層 3）匝間絕緣層

接線端子(△接線方法)

電機定子三相繞阻的布線方法：1）星形接法(Y接) 2）三角形接法(△接) 3、電動機軸

二、電機轉子（轉動一部分）

電機轉子是電機的轉動一部分，包含電機轉子鐵芯、電機轉子繞阻和傳動軸等構件。來源于：電工技術世家

1、電機轉子鐵芯

功效：電動機等效電路的一部分，并置放電機轉子繞阻。一般用0.5mm厚的鐵氧體磁芯冷擠、疊壓而成，鐵氧體磁芯內孔沖有分布均勻的孔，用于安裝 電機轉子繞阻。

2、電機轉子繞阻

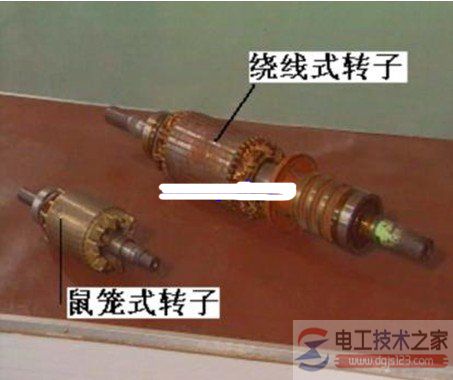

功效是激光切割電機定子電磁振蕩造成感應電流及電流量，并產生磁感應轉距而使電機轉動。依據結構的不一樣分成鼠籠式電機轉子和纏線式電機轉子。

1）鼠籠式電機轉子：若除掉電機轉子鐵芯，全部繞阻的外觀設計像一個繞線式電機，故稱籠型繞阻。中小型籠型電機選用鋁鑄電機轉子繞阻，針對100KW之上的電機選用銅條和銅端環電焊焊接而成。

2）纏線式電機轉子：纏線電機轉子繞阻與電機定子繞阻類似，也是一個對稱性的三相繞阻，一般連接成星型，三個小組出線頭收到傳動軸的三個集電環（電滑環）上，再根據炭刷與外電路連接 .

3、傳動軸：用于傳送轉距及支撐點電機轉子的凈重，一般由低碳鋼或碳素鋼做成。

三、其他配件

軸承端蓋、滾動軸承、滾動軸承軸承端蓋、散熱風扇
