4/2極雙速電機定子繞組的連接方法。三相雙速異步電動機定子繞組的連接方式有兩種：連接和YY連接，如下圖所示。

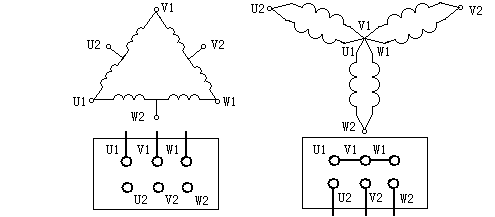

三相雙速異步電動機定子繞組接線圖

圖連接(低速)和圖YY連接(高速)

圖顯示了雙速異步電機定子繞組的三角形連接。三相繞組的端子U1、V1、W1接在電源線上，端子U2、V2、W2懸空，三相定子繞組接成三角形。

圖顯示了雙速異步電動機定子繞組的YY連接。端子U1、V1和W1連接在一起，端子U2、V2和W2與電力線連接。

電路連接

區分雙速電機定子繞組U1、V1、W1和U2、V2、W2的六個端子，遵循一般接線規則，按下圖所示電路進行接線。

圖2

電機連接時相序不能錯，否則電機會(huì )高速反轉(YY連接)，產生很大的沖擊電流。另外，電機在高速和低速運行時，額定電流是不一樣的。因此，熱繼電器FR1和FR2的整定值應根據不同的保護電路進行調整。

圖中KM1連接低速繼電器，KM2、KM3通過YY連接高速繼電器，SB1連接低速啟動按鈕，SB2通過YY連接高速啟動按鈕。該電路的工作過程如下：

1.打開電源開關QS，按下啟動按鈕SB1，接觸器KM1通電并自鎖。接觸器K2和KM3將通過按鈕SB1和接觸器KM1的常閉觸點互鎖，電機的定子繞組將呈三角形連接，電機將低速啟動。如果再次按下按鈕SB2，電機將從低速變?yōu)楦咚佟?/p>

2.先打開電源開關QS，按下啟動按鈕SB2，接觸器KM2、KM3通電自鎖，接觸器KM1通過按鈕SB2與接觸器KM2、KM3的常閉觸點互鎖，電機定子繞組YY連接，電機高速啟動。按下SB2時，電機將低速運行。

在有些場合為了減小電動機高速啟動時的能耗，啟動時先以接低速啟動運行，然后自動地轉為YY接電動機作高速運轉，這一過程可以用時間繼電器來控制。電路如圖25-3所示。KT為斷電延時時間繼電器，KA為中間繼電器。該電路的工作過程如下：

圖3

打開電源開關QS，按下啟動按鈕SB1，時間繼電器KT、接觸器KM1、中間繼電器KA通電并自鎖。電機定子繞組連接成三角形，電機低速啟動。接觸器KM2和KM3通過時間繼電器KT和接觸器KM1的常閉觸點互鎖。

同時，KA得電，KT失電。延時一段時間后，時間繼電器KT的延時斷開觸點斷開，接觸器KM1失電，接觸器KM2、KM3得電。電機的定子繞組自動切換到YY連接，電機高速運行。
